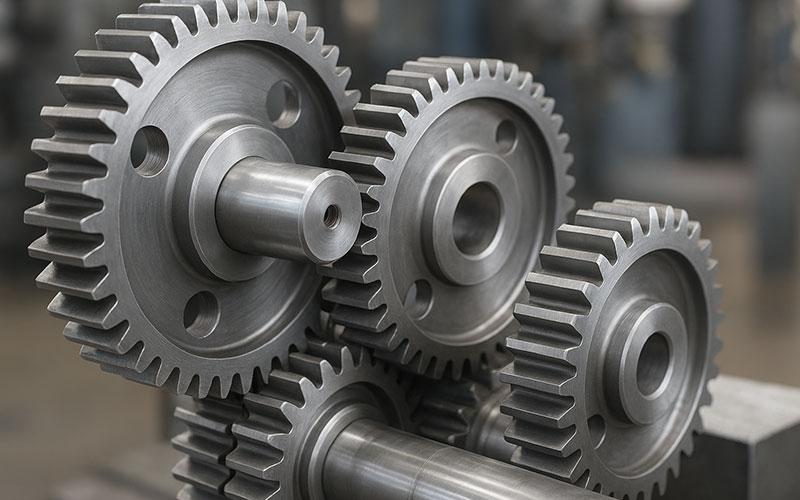

معرفی دنده مدول و کاربردهای آن در صنعت
دنده مدول یکی از پرکاربردترین اجزای مکانیکی در انتقال نیرو میان شفت‌ها و محورهای چرخان است. در صنایع ماشین‌سازی، خودروسازی، رباتیک و حتی تجهیزات کشاورزی، انتخاب مدول مناسب نقش حیاتی در کارکرد صحیح دستگاه دارد.
مدول (Module) در واقع نسبت قطر گام به تعداد دندانه‌هاست و شاخصی برای تعیین اندازه دندانه و نحوه درگیری آن‌ها محسوب می‌شود.
دنده مدول چیست و چه تفاوتی با سایر دنده‌ها دارد؟
دنده مدول با استاندارد متریک تعریف می‌شود و عدد مدول نشان‌دهنده اندازه دندانه است. هر چه عدد مدول بیشتر باشد، دندانه‌ها درشت‌تر و قدرت انتقال نیرو بیشتر است. در مقابل، دنده‌هایی با مدول کوچک‌تر برای حرکت‌های دقیق‌تر و سریع‌تر کاربرد دارند.
انواع دنده مدول
- دنده مستقیم (Spur Gear): برای انتقال ساده و مستقیم نیرو بین محورهای موازی.
- دنده مارپیچ (Helical Gear): با زاویه درگیری نرم‌تر و صدای کمتر.
- دنده مخروطی (Bevel Gear): مناسب انتقال نیرو بین محورهای متقاطع.
- دنده حلزونی (Worm Gear): برای انتقال نیرو با نسبت کاهش زیاد.
استانداردهای ساخت و ابعاد دنده مدول
استانداردهای ISO و DIN رایج‌ترین معیارهای جهانی برای طراحی و تولید دنده‌های مدول هستند. این استانداردها مشخص می‌کنند که چگونه باید زاویه فشار، ارتفاع دندانه و فاصله گام طراحی شود تا درگیری بین دنده‌ها بهینه باشد.
اهمیت انتخاب صحیح مدول دنده در عملکرد ماشین‌آلات
انتخاب مدول مناسب یکی از حساس‌ترین مراحل طراحی و خرید دنده زنجیر است. انتخاب اشتباه می‌تواند باعث افزایش سایش، تولید صدا و کاهش راندمان سیستم شود.
تأثیر مدول بر گشتاور و سرعت انتقال نیرو
مدول بزرگ‌تر معمولاً به معنی دنده‌هایی با دندانه‌های قوی‌تر است که می‌توانند گشتاور بالاتری را منتقل کنند. از سوی دیگر، مدول کوچک‌تر مناسب سرعت‌های بالا و دقت بیشتر است.
رابطه بین قطر گام، دندانه و مدول
رابطه بین این پارامترها طبق فرمول زیر تعریف می‌شود:
m = d / z
که در آن m مدول، d قطر گام و z تعداد دندانه‌هاست. این رابطه به مهندسان کمک می‌کند تا اندازه دقیق دنده‌ها را بر اساس کاربرد تعیین کنند.
راهنمای خرید دنده مدول؛ نکاتی که باید بدانید
بررسی جنس و متریال دنده
- فولاد آلیاژی: مناسب برای کاربردهای سنگین و صنعتی.
- برنج: مقاومت در برابر خوردگی و اصطکاک کمتر.
- پلاستیک یا نایلون: سبک، بی‌صدا و مناسب کاربردهای دقیق.
دقت ساخت و پرداخت سطح
پرداخت سطحی دنده‌ها تأثیر زیادی بر روانی حرکت و طول عمر دارد. دنده‌هایی با دقت ساخت بالا معمولاً در سیستم‌های حساس‌تر مانند رباتیک استفاده می‌شوند.
انتخاب تأمین‌کننده معتبر
خرید از فروشندگان معتبر و دارای گواهی کیفیت (مثل ISO 9001) تضمین‌کننده عملکرد بهتر و طول عمر بالاتر است.
می‌توانید از فروشگاه‌های صنعتی معتبر یا وب‌سایت‌هایی مانند ایران‌تولز برای بررسی قیمت و مشخصات استفاده کنید.
مقایسه قیمت دنده مدول در بازار ایران
عوامل مؤثر بر قیمت نهایی
- نوع متریال مصرفی
- مدول و ابعاد دنده
- برند و کشور سازنده
- دقت ماشین‌کاری و عملیات حرارتی
برندهایی مانند KHK Gears (ژاپن)، Boston Gear (آمریکا) و Siemens Drive Systems (آلمان) از معروف‌ترین تولیدکنندگان جهانی دنده‌های مدول هستند.
در ایران نیز برندهای داخلی مانند «صنایع دنده‌سازی تبریز» و «صنایع تهران‌گیربکس» محصولات باکیفیتی ارائه می‌دهند.
نحوه نگهداری و افزایش طول عمر دنده‌های صنعتی
روش‌های روغن‌کاری و جلوگیری از سایش
- فیلتر روغن هر ۶ ماه بررسی شود.
- میزان آلودگی و دمای کاری گیربکس کنترل گردد.
- از روانکارهای دارای افزودنی ضدسایش (EP) استفاده شود.
بازبینی دوره‌ای و تنظیم دقیق درگیرشدگی دنده‌ها
تنظیم درگیری بین دندانه‌ها یا همان Backlash نقش کلیدی در عملکرد بی‌صدا و نرم دنده دارد. در صورت درگیری بیش‌ازحد یا کم، صدای غیرعادی، حرارت و سایش زودرس ایجاد می‌شود.
جمع‌بندی و توصیه نهایی برای خرید دنده مدول
خرید دنده مدول فرآیندی فنی است که باید با توجه به پارامترهایی مانند مدول، جنس، نوع دنده و دقت ساخت انجام شود.
در صورتی که مدول متناسب با کاربرد انتخاب نشود، عملکرد سیستم انتقال نیرو دچار اختلال می‌شود.
- ابتدا مشخصات فنی دستگاه را بررسی کنید.
- از فروشنده بخواهید برگه مشخصات مدول (Datasheet) را ارائه دهد.
- دنده را از تأمین‌کننده معتبر با گارانتی و استانداردهای بین‌المللی تهیه کنید.
- برای کاربردهای خاص (مثل رباتیک یا CNC) از دنده‌های با دقت بالا استفاده کنید.
سؤالات متداول درباره خرید دنده مدول (FAQs)
۱. دنده مدول دقیقاً چه کاربردی دارد؟
دنده مدول برای انتقال نیرو بین محورهای چرخان در ماشین‌آلات صنعتی، خودروها، تجهیزات رباتیک و دستگاه‌های CNC استفاده می‌شود.
۲. چگونه می‌توان مدول مناسب را انتخاب کرد؟
با استفاده از فرمول m = d / z و مشورت با کارشناس فنی می‌توان مدول مناسب را تعیین کرد.
۳. آیا دنده‌های مدول خارجی کیفیت بهتری دارند؟
برندهای ژاپنی و آلمانی مانند KHK و Siemens از نظر دقت ساخت بسیار بالا هستند؛ اما برندهای داخلی نیز کیفیت قابل قبولی دارند.
۴. قیمت دنده مدول به چه عواملی بستگی دارد؟
به جنس متریال، اندازه مدول، دقت ماشین‌کاری و برند تولیدکننده وابسته است.
۵. چگونه می‌توان عمر دنده مدول را افزایش داد؟
با روغن‌کاری منظم، کنترل درگیری دندانه‌ها و استفاده از روانکارهای باکیفیت، طول عمر دنده چند برابر می‌شود.
۶. آیا دنده‌های مدول قابل تعمیر هستند؟
در موارد شکستگی جزئی، بازسازی ممکن است؛ اما در آسیب‌های شدید تعویض دنده توصیه می‌شود.
نتیجه‌گیری نهایی
دنده مدول یکی از حیاتی‌ترین اجزای انتقال نیرو در ماشین‌آلات صنعتی است. شناخت انواع دنده، انتخاب مدول مناسب و خرید از تأمین‌کنندگان معتبر سه عامل اصلی برای داشتن سیستمی پایدار و کم‌اصطکاک محسوب می‌شوند.
